Zaščiteno tesnilo spiralne cevi

Zaščitno spiralno cevno tesnilo je izdelano iz visoko elastičnega pokositrenega berilijevega bakra, ponikljanega berilijevega bakra, nerjavečega jekla in drugih materialov. Ta edinstvena struktura mu daje odličen učinek zaščite pred elektromagnetnimi valovi. Lahko učinkovito blokira motnje zunanjih elektromagnetnih valov in zagotovi normalno delovanje opreme v kompleksnem elektromagnetnem okolju.

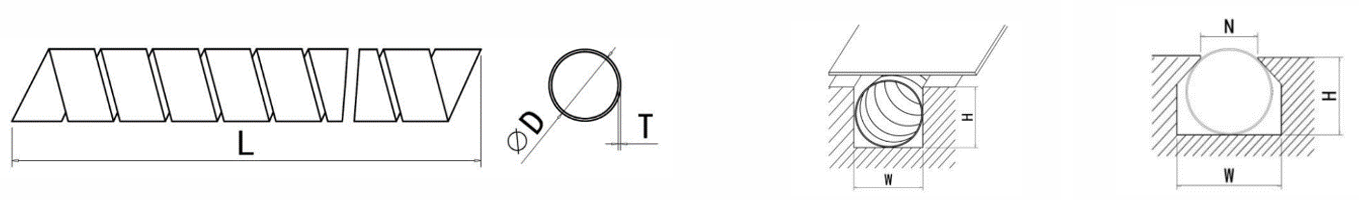

Referenčni diagram velikosti spiralne cevi I. Nameščen v standardni utor O-tesnila II. Namestite v utor lastovičjega repa

Glede na vaše potrebe lahko prilagodimo širino, debelino in zunanji premer surovin iz berilijevega bakra/nerjavnega jekla. To tesnilo je nameščeno v utor. Poseben način namestitve je prikazan na sliki. Standardne specifikacije izdelka so prikazane v tabeli parametrov spiralne cevi iz berilijevega bakra:

Za izdelavo spira cevi lahko uporabimo tudi nerjaveče jeklo. Številka dela kot spodaj.

1. Razvrstitev izdelkov

Zaščitna tesnila za spiralne cevi so glede na različne materiale razdeljena na tesnila za spiralne cevi iz berilijevega bakra in zaščitna tesnila za spiralne cevi iz nerjavečega jekla.

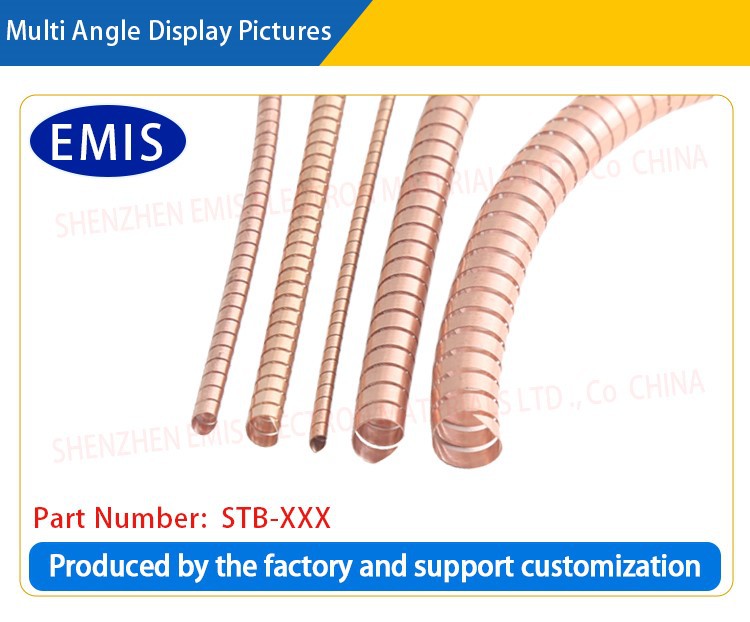

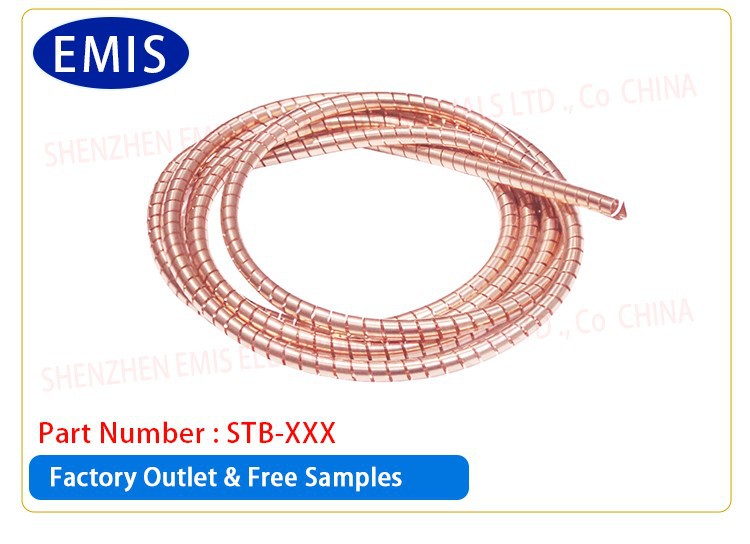

Berilijeve bakrene spiralne cevi so visoko zmogljive elektromagnetne zaščitne blazinice. Izdelani iz visokokakovostnega materiala iz berilijevega bakra, imajo odlično elastičnost in odpornost na trajne kompresijske deformacije.

Lahko se hitro povrnejo v prvotno obliko, potem ko jih stisne zunanja sila, in se lahko prilagodijo režam različnih oblik in velikosti, da zagotovijo dober stik in zaščitne učinke; površina spiralne cevi je pokositrena ali ponikljana za dodatno izboljšanje njene prevodnosti in zaščite, blazinice, prevlečene z robovi, pa imajo močno

odpornost proti elektrokemični koroziji v vlažnih okoljih in okoljih s solnim pršenjem.

Zaščitna tesnila za spiralne cevi iz nerjavečega jekla so zaščitni trakovi za spiralne cevi iz nerjavečega jekla.

Spiralne cevi iz nerjavečega jekla imajo odlično elastičnost in tlačno odpornost ter lahko dosežejo pomembne funkcije podpore in umika. Namestimo jih lahko na plošče poljubne debeline brez dodatne podpore. Poleg tega lahko spiralne cevi iz nerjavečega jekla zagotovijo odlično zaščito za zaščito elektronske opreme pred elektromagnetnimi motnjami.

Predstavite

Zaščiteno spiralno cevno tesnilo je izdelano iz visoko elastičnega pokositrenega berilijevega bakra, ponikljanega berilijevega bakra, nerjavečega jekla in drugih materialov. Ta edinstvena struktura mu daje odličen učinek zaščite pred elektromagnetnimi valovi. Lahko učinkovito blokira motnje zunanjih elektromagnetnih valov in zagotovi normalno delovanje opreme v kompleksnem elektromagnetnem okolju. Ne glede na to, ali gre za visokofrekvenčne ali nizkofrekvenčne elektromagnetne valove, jih je mogoče učinkovito zaščititi in zagotoviti zanesljivo zaščito za opremo, ki zahteva visoko zmogljivost zaščite pred elektromagnetnimi valovi.

Glavne funkcije oklopljenih spiralnih cevnih tesnil

Elektromagnetna zaščita: Najpomembnejša funkcija je elektromagnetna zaščita. Skozi strukturo kovinske spiralne cevi lahko učinkovito izolira zunanje ali notranje elektromagnetne motnje, zaščiti elektronsko opremo pred motnjami elektromagnetnega sevanja in zagotovi normalno delovanje opreme.

Zmanjšajte uhajanje elektromagnetnega sevanja: če se uporablja v cevovodnem sistemu za prenos signalov ali tokov, lahko zaščiteno spiralno cevno tesnilo prepreči uhajanje elektromagnetnega sevanja signalov ali tokov in se izogne ​​motnjam v okolju ali opremi.

Izboljšajte elektromagnetno združljivost (EMC): Uporablja se za industrijsko opremo, komunikacijsko opremo, medicinsko opremo in druga področja, da se zagotovi skladnost opreme s standardi EMC (elektromagnetna združljivost) ter zakonskimi in varnostnimi predpisi.

Strukturna zaščita in vzdržljivost: Tesnila za spiralne cevi lahko zagotovijo tudi fizično zaščito, da preprečijo poškodbe opreme zaradi trenja, trkov ali drugih fizičnih poškodb ter povečajo vzdržljivost cevi ali opreme.

Struktura in materiali oklopljenih spiralnih cevnih tesnil

Struktura zaščitenih spiralnih cevnih tesnil običajno vključuje dva dela:

Plast žične mreže: žična mreža je tkana iz zelo prevodnih kovin (kot so nerjavno jeklo, baker, aluminij itd.) in je odgovorna za zagotavljanje elektromagnetne zaščite. Tesnost in material žične mreže določata njeno učinkovitost zaščite.

Elastomer ali zaščitna plast: notranja in zunanja površina spiralne cevi imata na splošno plast elastomera (kot je guma, silikon itd.) ali zaščitno plast, ki ima predvsem vlogo pri hidroizolaciji, odpornosti proti koroziji in odpornosti na udarce. Elastomerni materiali lahko zagotovijo tudi določen učinek pufra in povečajo vzdržljivost tesnila.

Zaščitena spiralna cevna tesnila so visoko zmogljiva elektromagnetna zaščitna tesnila. Ta zaščitni tesnilni material je idealen zaščitni material za vojaške in vesoljske projekte, pa tudi za nekatere civilne elektronske opreme, ki zahtevajo učinkovito zaščito in tesnjenje, in se lahko pogosto uporablja pri težavah z zaščito, ki jih druga tesnila ne morejo rešiti. Učinkovitost zaščite tega tesnilnega tesnila je 86dB do 165dB.

Spiralne cevi iz nerjavečega jekla so tudi visoko zmogljiva elektromagnetna zaščitna tesnila. Ta izdelek je zelo primeren za civilno uporabo in je v skladu z evropsko direktivo 83528. Ta tesnila lahko zagotovijo več kot 95 dB kakovosti zaščite pri 1 GHz.

Naše podjetje nudi profesionalne storitve prilagajanja zaščitnih spiralnih cevnih tesnil, s katerimi želimo strankam v različnih panogah zagotoviti učinkovite rešitve za elektromagnetno zaščito in zaščito. S storitvami prilagajanja lahko oblikujemo in izdelamo zaščitna spiralna cevna tesnila, ki ustrezajo njihovim posebnim okoljem uporabe v skladu s posebnimi potrebami kupcev, pri čemer zagotavljamo, da se zmogljivost, velikost in uporabnost izdelkov popolnoma ujemajo, da strankam pomagajo pri soočanju s kompleksnimi elektromagnetnimi motnjami ( EMI).

Polja uporabe

Elektronska oprema: V komunikacijski, medicinski, potrošniški elektroniki in drugi opremi se oklopljena spiralna cevna tesnila pogosto uporabljajo za zaščito občutljivih komponent pred elektromagnetnimi motnjami.

Avtomobilska industrija: V elektronskih sistemih, vgrajenih v vozila, se oklopljena spiralna cevna tesnila pogosto uporabljajo za zaščito senzorjev, kablov in priključkov, da se prepreči, da bi elektromagnetne motnje vplivale na elektronski nadzorni sistem avtomobila, zlasti na normalno delovanje avtonomne vožnje in inteligentnih sistemov.

Letalstvo: V okoljih z velikimi zahtevami, kot so vesoljska plovila in satelitske komunikacije, je mogoče uporabiti zaščitena spiralna cevna tesnila za elektromagnetno zaščito kablov, cevovodov, instrumentov in opreme, da se zagotovi zanesljivost opreme in stabilnost komunikacije.

Industrijske aplikacije: Za industrijsko krmiljenje, opremo za proizvodnjo električne energije, transformatorje in drugo opremo je mogoče uporabiti zaščitena spiralna cevna tesnila za zmanjšanje elektromagnetnih motenj med opremo in izboljšanje stabilnosti električnih sistemov.

Vojaška in varnostna oprema: V vojaški komunikacijski opremi, radarskih sistemih, satelitskih komunikacijah in drugih področjih se tesnila z zaščiteno spiralno cevjo uporabljajo za izboljšanje zmožnosti zaščite pred motnjami opreme in zagotavljanje varnega prenosa pomembnih signalov.

Prednosti delovanja

Zaščitena spiralna cevna tesnila imajo odlično prevodnost in zaščitne lastnosti;

Zaščitena spiralna cevna tesnila imajo odlično odpornost proti koroziji po galvanizaciji; Materialne lastnosti spiralnih cevi iz berilijevega bakra lahko dosežejo boljši prenos toplote in hlajenje;

Zaščitena spiralna cevna tesnila lahko zagotovijo visoko elastičnost in nizko sprostitev glede na zmogljivost vzmeti; Spiralne cevi iz nerjavečega jekla imajo odlično odpornost proti koroziji in obrabi, njihova življenjska doba pa je dolga, kar zmanjšuje stroške vzdrževanja in zamenjave;

Spiralne cevi iz nerjavečega jekla lahko še vedno ohranijo dobre mehanske lastnosti v okoljih z visoko temperaturo in so primerne za izmenjavo toplote in druga področja;

Spiralne cevi iz nerjavečega jekla so enostavne za čiščenje in primerne za uporabo v prehrambeni in medicinski industriji;

Dodajanje PVC in drugih notranjih jeder v spiralno cev lahko spremeni različne sile stiskanja;

Vsi izdelki (vključno z galvanizacijo) so v skladu s standardi SGS, ROHS, REACH, okoljskimi in drugimi standardi.

Postopek izdelave oklopljenega tesnila spiralne cevi

Tehnični parametri izdelka

Surovine:

Spiralna cev: pokositrena berilijeva bakrena (brez svinca) ali spiralna cev

Jedro cevi: PVC trdota 80.

Učinkovitost zaščite:

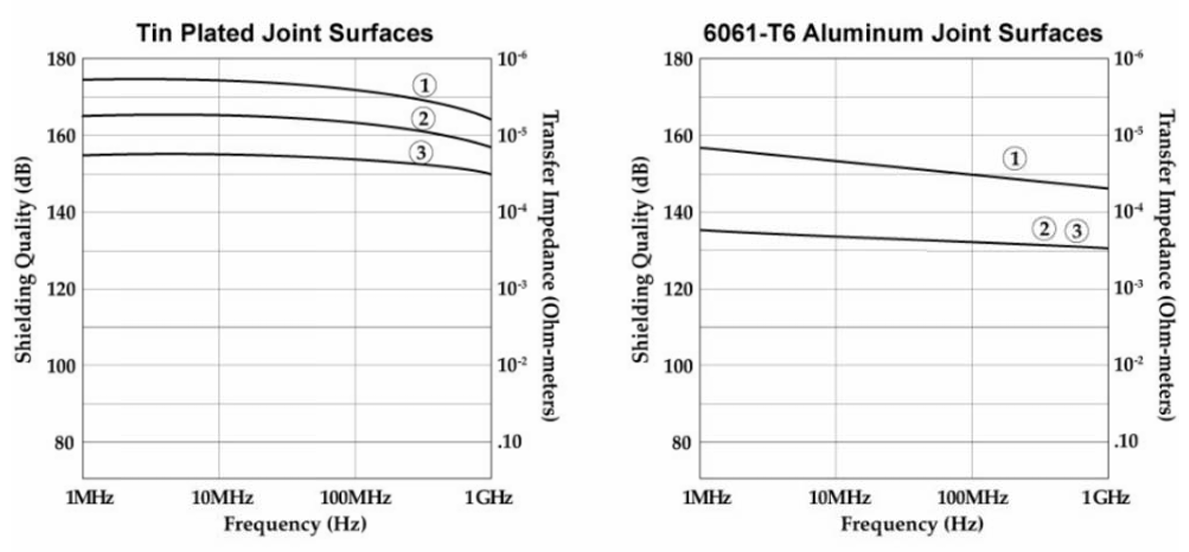

Kakovost zaščite: V frekvenčnem pasu 1MHz-1GHz njegova učinkovitost zaščite presega 80dB (80dB-160dB). (Kot je prikazano na spodnji sliki)

Opomba:

1. Standardno tesnilo spiralne cevi iz kositranega berilijevega bakra z elastično silo;

2. Tesnilo spiralne cevi iz kositranega berilijevega bakra s srednjo elastično silo;

3. Tesnilo spiralne cevi iz kositranega berilijevega bakra z nizko elastičnostjo.

Kompresijska elastična sila

Zaščitna tesnila spiralne cevi iz berilijevega bakra so razdeljena na naslednji dve različni kompresijski elastični sili. Idealna kompresija je 25 % premera spiralne cevi. Ker je tlak povezan z debelino surovine berilijevega bakra, je približna vrednost elastične sile označena v spodnji tabeli:

Dostava, pošiljanje in strežba

Zmogljivost hitre dostave

1. Običajni razsuti tovorni čas: manj kot 3 dni;

2. Najdaljši čas za posebne izdelke: manj kot 7 dni.

3. Običajni dobavni rok brezplačnega vzorca: manj kot 2 dni.

4. Dobavni rok za posebne izdelke: manj kot 7 dni.

5. Čas dokončanja ročne izdelave vzorca: manj kot 7 dni

Zanesljivo zagotavljanje kakovosti

Čas povratne informacije za pritožbe strank glede kakovosti: manj kot 1 uro.

Čas menjave blaga: manj kot 1 dan.

zagotavljanje celotnega nabora poročil o pregledu kakovosti za zagotavljanje kakovosti in zanesljivosti našega izdelka.,

V1: Kaj je zaščitno spiralno cevno tesnilo?

A1: Zaščitno spiralno cevno tesnilo je zaščitna komponenta, ki se uporablja za elektromagnetno zaščito, običajno je izdelana iz kovinskega materiala in ima spiralno strukturo. Njegova glavna naloga je preprečiti elektromagnetne motnje (EMI) in zagotoviti prevodno pot. Pogosto se uporablja v različnih elektronskih napravah in sistemih za zmanjšanje elektromagnetnih motenj in izboljšanje stabilnosti električnega sistema.

V2: Kakšna je glavna funkcija tesnila zaščitne spiralne cevi?

A2: Glavna funkcija tesnila zaščitne spiralne cevi je zagotoviti elektromagnetno zaščito, zmanjšati motnje zunanjih elektromagnetnih valov na opremi in preprečiti, da bi elektromagnetni valovi, ki jih oddaja oprema, motili zunanje okolje. Poleg tega lahko zagotovi tudi električne povezave in prevodne poti do določene mere, da zagotovi stabilno delovanje opreme v kompleksnem elektromagnetnem okolju.

.

V3: Zakaj izbrati prilagojeno zaščitno spiralno cevno tesnilo?

A3: Prilagojena zaščitna spiralna cevna tesnila lahko natančno ustrezajo potrebam posebnih aplikacij. Vsaka naprava ima različne velikosti, oblike in okolja uporabe. Prilagoditev lahko zagotovi najboljši zaščitni učinek, hkrati pa zagotovi njegovo prilagodljivost, vzdržljivost in priročnost namestitve. S storitvami po meri lahko stranke izberejo prave materiale, velikosti, površinske obdelave in strukture, da zagotovijo dolgotrajno stabilno delovanje tesnil v določenem okolju.

V4: Katere lastnosti je mogoče prilagoditi za zaščitena spiralna cevna tesnila?

A4: Pri prilagajanju zaščitenih spiralnih cevnih tesnil je mogoče prilagoditi naslednje značilnosti:

Velikost in oblika: prilagodite dolžino, premer, korak itd. glede na zahteve glede velikosti opreme kupca.

Izbira materiala: Izberite različne kovinske materiale glede na delovno okolje, kot so berilijev baker, nerjavno jeklo, pobakrena zlitina itd., da zagotovite zaščitni učinek in odpornost proti koroziji.

Površinska obdelava: kot je nikljanje, posrebrenje, pozlačenje itd., Za izboljšanje odpornosti proti koroziji, prevodnosti in mehanskih lastnosti.

Strukturna zasnova: Prilagodite spiralno strukturo in število plasti tesnila, da optimizirate zaščitni učinek.

Okoljska prilagodljivost: Prilagodite odpornost na visoke temperature, odpornost proti koroziji, odpornost na vodo in prah, da zagotovite dolgoročno stabilno uporabo v ekstremnih pogojih.

V5: Kako zagotoviti kakovost prilagojenih zaščitenih spiralnih cevnih tesnil?

A5: Sprejemamo strog postopek nadzora kakovosti, od oblikovanja, izbire materiala, proizvodnje do končnega testiranja, vsaka povezava je strogo preverjena. Pred prilagoditvijo bomo podrobno komunicirali s strankami, da zagotovimo, da načrt zasnove ustreza zahtevam aplikacije; po izdelavi vzorca se izvedejo številni testi (kot so elektromagnetna zaščita, odpornost na visoke temperature, odpornost proti koroziji itd.), da se zagotovi kakovost izdelka. Med masovno proizvodnjo se izvaja tudi popoln nadzor in testiranje, da se zagotovi, da vsak izdelek ustreza standardom.

V6: Ali je mogoče zaščitena spiralna cevna tesnila ponovno uporabiti?

A6: Zaščitena spiralna cevna tesnila so običajno zasnovana kot komponente za večkratno uporabo, zlasti visokokakovostni kovinski materiali in površinske obdelave, ki zagotavljajo njihovo vzdržljivost in dolgo življenjsko dobo. Dolgotrajna uporaba pa lahko povzroči določeno obrabo ali poškodbe, zato sta nujna redni pregled in vzdrževanje. Če je tesnilo poškodovano ali se delovanje poslabša, lahko pravočasna zamenjava zagotovi, da oprema še naprej normalno deluje.

V7: Kako izbrati primerno zaščiteno spiralno cevno tesnilo?

A7: Pri izbiri ustreznega oklopljenega tesnila spiralne cevi je treba upoštevati naslednje dejavnike:

Zahteve glede elektromagnetne združljivosti opreme: Izberite tesnilo z zadostnim zaščitnim učinkom.

Delovno okolje: Upoštevajte dejavnike, kot so temperatura, vlažnost in jedkost, ter izberite materiale, ki se prilagajajo okolju.

Velikost in oblika: Zagotovite, da se tesnilo ujema z vmesnikom opreme in lokacijo namestitve.

Zahteve glede vzdržljivosti: Izberite materiale z visoko vzdržljivostjo glede na življenjsko dobo in cikel vzdrževanja.

V8: Kakšen je dobavni rok za prilagojena oklopljena spiralna cevna tesnila?

A8: Čas dostave je običajno odvisen od kompleksnosti in obsega proizvodnje tesnila. Na splošno je cikel izdelave vzorca in preverjanja približno 2-3 dni, vzorec novega kalupa pa 15 dni. Če ima stranka nujne potrebe, lahko glede na specifično situacijo zagotovimo hiter servis in skušamo skrajšati dobavni cikel.
